～スターリングエンジンの紹介～ NPO日本スターリングエンジン普及協会

今回紹介する会社は、次の６社です(社名の部分をクリックして下さい)。

EC: (株)エコステージ	EE: (株)E&E SYSTEM		GP: グリーンパワーテクノ(株)

SG: (株)サクション瓦斯機関製作所		SJ: スターリングエンジン・ジャパン(株)
YE: ヤンマーeスター(株)		FT: (株)フォルテ

EC: (株)エコステージ


	７ｋＷ級フリーピストンスターリングエンジン
	品名： Qnergy PCK80 主な仕様：ヒーターチューブ壁温　６００℃ 重量　110kg 外形寸法　φ270.6x840.8mm ホームページ： http://www.ecostage.co.jp/ https://qnergy.com コンタクト先：株式会社エコステージ〒105-0011 東京都港区芝公園3-5-8 機械振興会館T-BISC TEL: 03-6435-9581 FAX: 03-6435-9583 E-mail: info@ecostage.co.jp


	【応　用　例】

	(上部写真) : 7kW級CHPシステム 3～7.2kWe, max.43kWth
	(右部写真) 畜糞尿バイオガス利用発電システム

EE: (株) Ｅ＆Ｅ　ＳＹＳＴＥＭ


	連絡先：関谷弘志 jyywk765@yahoo.co.jp
	１ｋＷエンジン発電機	３ｋＷエンジン発電機	５ｋＷエンジン発電機

	Weight：90kg	Weight：110kg	Weight：350kg
	Size：W320×D250×H575mm	Size：W700×D340×H830mm	Size：W700×D340×H830mm


	【スターリングエンジンの基本性能】


	(a) 発電出力	(b) 発電効率（ヒータ熱入力基準）

GP: グリーンパワーテクノ(株)　 greenpower-tech.net

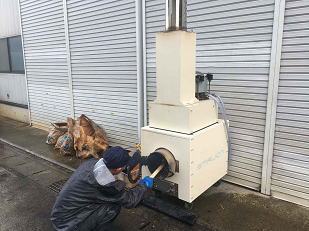

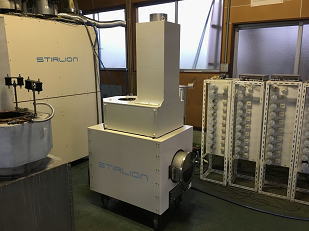

	７ｋＷ籾殻コージェネレーション（発電・給湯）システム
	（使用エンジン：Qnergyエンジン発電機）


		ホームページ：http://greenpower-tech.net/

	コンタクト先：
		〒992-0341 山形県東置賜郡高畠町時沢1256-1
			TEL 090-7565-3135 / FAX 0238-52-4880
			【Mail】 info@greenpower-tech.net

SG: (株) サクション瓦斯機関製作所

ホームページ： http://www.suction.co.jp//index_jp.html

１kW級間接加熱式低温度差型スターリングエンジン発電機


型　名：			ＡＰ１－１／２５０

主たる性能および仕様：
	全　高　７５０ｍｍ
	発電出力　０.７ｋＷ
	加熱温度　３００°Ｃ
	冷却温度　２０°Ｃ

出　典：
	竹内誠，「小規模木質バイオマス発電の実現による地球温暖化防止と持続的森林保全への試み」，技術革新と社会変革，Vol.2, No.1(2009)PP19-27

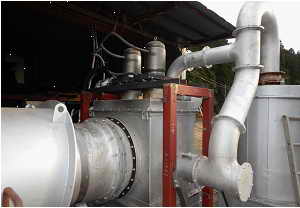

１０kW級間接加熱式低温度差型スターリングエンジン発電機


型　名：			ＡＰ２－１０／３００

主たる性能および仕様：
	熱効率　１５％
	加熱温度　３００°Ｃ
	冷却温度　３０°Ｃ
	外形寸法　W920×D478×H959
	ｍｍ

出　典：
	竹内誠，「南相馬市に納入したα+型スターリングエンジン木質チップボイラーと間接加熱スターリングエンジンによるパッシブジェネレーション」，日本機械学会スターリングエンジンサイクルシンポジウム講演論文集 Vol.17(2014)PP3-6

コンタクト先：

〒136-0074 東京都江東区東砂6-10-4
TEL: (03)3646-5131(代) / FAX: (03)3646-5357
【Mail】 info@suction.co.jp

SJ: スターリングエンジン・ジャパン(株)


	ホームページ：https://www.stirlingjapan.com/

	スターリングエンジン発電機	スターリングエンジン冷凍機


	スターリング冷凍機を用いた各種冷凍冷蔵ボックス
		(a)極冷ロジボックス 15L(+30℃～-80℃)	(b)ディープフリーザ 1L(+4℃～-86℃)	(c)-80℃医療用冷蔵庫


	(d)-40℃瞬間冷凍冷蔵庫(開発中)	(e)-30℃医療用移動冷蔵ボックス

	コンタクト先：	〒130-0012 東京都墨田区太平1丁目20-7 　　　　　　太平町ビル５０ TEL : 03-5637-8870 【Mail】 info@stirlingjapan.net

YE: ヤンマーｅスター(株)

ホームページ： https://www.yanmar.com/jp/about/company/e-stir/

１０ｋＷ廃熱利用スターリングエンジン発電機

   発電端効率：２５％
   ヒーター温度：７５０°Ｃ
   外形寸法：W１３６４×D２１４７×H７６１ mm


出　典：
	M.Kitazaki, K.Yuzaki, T.Akazawa, Development of Zero Emission Generating System "Stirling Engine", YANMAR Technical Review (Jan. 27, 2017)

参考資料： https://www.yanmar.com/media/news/2021/07/02045800/stirling_engines_catalog.pdf

一般廃棄物処理施設(焼却炉)への設置例

出典：

田原妙子，赤澤輝行，「未利用熱エネルギーからの発電技術～スターリングエンジン～」，
ヤンマーテクニカルレビュー (2022.9.30)

参照ページ：

https://www.yanmar.com/jp/about/technology/technical_review/

コンタクト先：

〒521-0016 滋賀県米原市下多良1丁目113番地3
TEL：0749-53-3740（代表） 0749-53-3741 FAX：0749-53-3742

FT: (株)フォルテ


	ホームページ： https://www.forte-inc.jp/
	マイクロジェンエンジンとその利用モデル
	MECの1kWe級FPSE発電機		ガス燃料モデル

	熱効率26％,重量49kg,寸法φ300×450mm		燃料：都市ガス、プロパン　　　　　　性能：発電量 1.0kWe、供給熱量 7kWth

<>

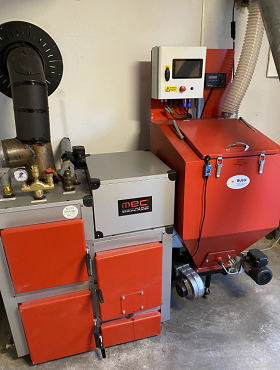

	KIRAペレット燃料モデル		ALLEGENペレット燃料モデル

	燃料：木質ペレット→ガス化　発電量1.0kWe、供給熱量6kWth、バイオ炭0.2kg/h
	連絡先：		燃料：木質ペレット、木質チップ、その他固形燃料性能：発電量 1.0kWe、供給熱量 18kWth

	〒030-0862 　　　青森県青森市古川3丁目22?3古川ビル3F 　　Tel. 017-757-8033


	ホームページ：

	（株）フォルテ	Microgen Engine Corporation(MEC)
	https://www.forte-inc.jp/	https://www.microgen-engine.com/

スターリングエンジンに興味のある企業の皆様、
お気軽にメールにてお問合せください。
